Electrónica
En esta sección encontrarás, entre otras cosas, una gran variedad de circuitos simples para construir. Te recomiendo no construir los circuitos directamente sobre una placa sino sobre un protoboard
. ¿Que es un PROTOBOARD?
Un protoboard es un tablero de plástico con agujeros en él, de modo que tu puedes insertar los componentes electrónicos sin necesidad de soldarlos. Por el interior del protoboard, existen conecciones pre-hechas entre agujeros y según estas, tu debes organizar los componentes. Usualmente estas conecciones se encuentran por columnas y por filas.Existen protoboards de diversos tamaños.
¿Qué es un LED?
LED significa Diodo Emisor de Luz. Es un componente electrónico semiconductor que deja pasar la corriente eléctrica sólo en un sentido y al hacerlo, emite luz que puede estar tanto dentro del rango visible como fuera de él. Los hay de distintas formas, tamaños y colores.
Si nunca has hecho un circuito, te recomiendo que partas por éste. Es un juego de luces que se conecta al PC.
Necesitaras:
1- Conector DB25 Macho (es el enchufe que se conecta al PC)
8- LEDs
8.- Resistencias de 470W
|
Si no encuentras resistencias de 470W , las puedes cambiar por un valor cercano.

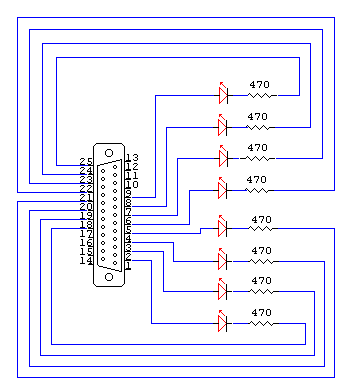

Este es un set de 8 LEDs conectados a la compuerta paralela (impresora) de un PC, los cuales puedes encender o apagar según el código binario (BCD). Sólo debes mandar la orden de imprimir un código entre 0 y 255. Para obtener éste número, debes usar la siguiente fórmula:
2^7 + 2^6 + 2^5 + 2^4 + 2^3 + 2^2 + 2^1 + 2^0
donde cada término representa un LED. Si quieres encender solo el LED 7, 4 y el 1, debes sumar 2^7 + 2^4 + 2^1, luego el código que debes imprimir es 146. Si quieres, baja el programa que hice en Quick Basic.
Para los que empiecen a incursionar en la electrónica digital, pronto tendré disponible un pequeño repaso de lo que aprendi en el curso de Sistemas Digitales.
