HP48

Que necesitas? Hacerte una tarjeta de memoria para tu HP48GX? o te quieres hacer el cable para conectar tu HP al computador? Quieres transformar tu HP48G en HP48GX? Quieres aprender a meter TUS fotos en la HP? Programas? Juegos?....... Bueno........ busca busca

Lo primero es lo primero. Si no tienes el cable para conectar tu HP al PC, te pierdes de lo mejor, así que veamos como se hace:

Necesitarás:

Un conector DB-9 hembra (o DB-25, depende del numero de pines(o patas) que tenga tu puerto serial). Es igual al que tiene un mouse, pero si quieres sacarselo a un mouse viejo, no te va a servir, porque los pines que necesitamos, estan suprimidos, por lo menos en un mouse de PC. El que yo me hice, lo saqué de un mouse de Atari ST y me sirvió. En todo caso valen como $250 pesos asi que no te vas a ir a la quiebra si te compras uno nuevo.

Además necesitarás un cable de 4 hebras mínimo. Yo usé el cable de unos audífonos estereos, tienen justo 4 hebras. El cable no tiene que ser exesivamente largo porque se pueden perder datos en la transferencia. De 1.5 metros está bien.

El último elemento, es el más difícil de conseguir. El conector a la HP. Lo ideal es un enchufito que viene dentro de los CD-ROM (no sé si en todos) que calza justo. Vienen dos asi que te puedes hacer otro cable y VENDERLO!!. Si no puedes conseguirte este enchufito, hay otra alternativa. Compra una base para circuito integrado de 8 pines mínimo. Valen menos de $100 pesos así que tampoco te vas a arruinar con esto. Cortalo por la mitad de modo que te queden solo los 4 pines.

Base para CI

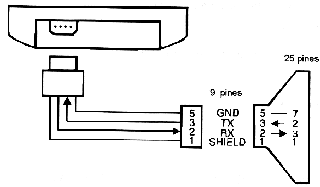

Una vez que tengas los materiales, debes hacer la siguiente conexión:

Vemos el panel superior de la calculadora y el enchufe que se conecta a él. Al hacer la conexión, ten presente cual es la cara del enchufe que va hacia arriba. Es conveniente hacerle una pequeña marca. En el diagrama vemos una conexión para 9 pines y otra para 25. Dependiendo del conector que hayas comprado, debes conectar los cables a las patas 5,3,2,1 para el DB-9, o 7,2,3,1 para el DB-25. También puedes construir tu cable con un DB-9 y ponerle un adaptador para DB-25, pero seria poco practico, no?. No tomes en cuenta las flechas que salen en el diagrama, esto solo indica la dirección en que fluyen los datos. Bueno, ahora solo debes soldar y listo!!! Ya tienes tu cable para la HP.
